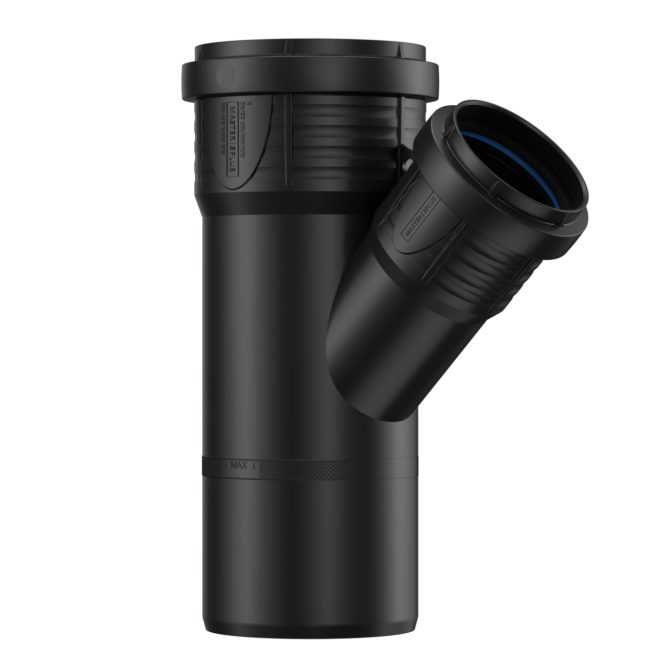

PP Master3Plus T-stuk 45° Mof/Mof/Spie 160-125 SN4 Zwart
- Artikelnummer: 3496102756
- EAN: 5905485468275
Productspecificaties
| Artikelnummer | 3496102756 |
|---|---|
| EAN | 5905485468275 |
| Materiaal aansluiting 1 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 1 | PP-MD |
| Materiaal aansluiting 2 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 2 | PP-MD |
| Materiaal aansluiting 3 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 3 | PP-MD |
| Model | Y-stuk |
| Hoek (°) | 45 ° |
| Verlopend | |
| Nominaal diameter aansluiting 1 (in mm) | DN 150 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 160 mm |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Nominaal diameter aansluiting 2 (in mm) | DN 150 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 160 mm |
| Aansluiting 2 | Schuifmof |
| Nominaal diameter aansluiting 3 (in mm) | DN 125 |
| Uitwendige buisdiameter aansluiting 3 (in mm) | 125 mm |
| Aansluiting 3 | Schuifmof |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Ringstijfheidsklasse | SN4 |
| Met pakkingen |

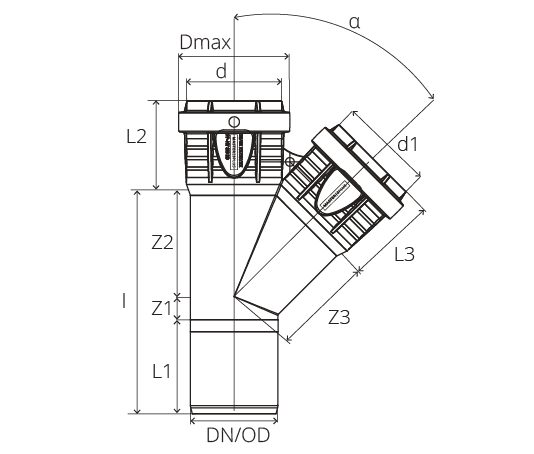

Technische tekening
| DN | 150 mm |
|---|---|
| OD | 160 mm |
| Dmax | 183,4 mm |
| d | 161,5 mm |
| d1 | 126,3 mm |
| L | 263 mm |
| L1 | 81 mm |
| L2 | 75,5 mm |
| L3 | 66,5 mm |
| Z1 | 13 mm |
| Z2 | 169 mm |
| Z3 | 177 mm |
| α | 45 ° |
