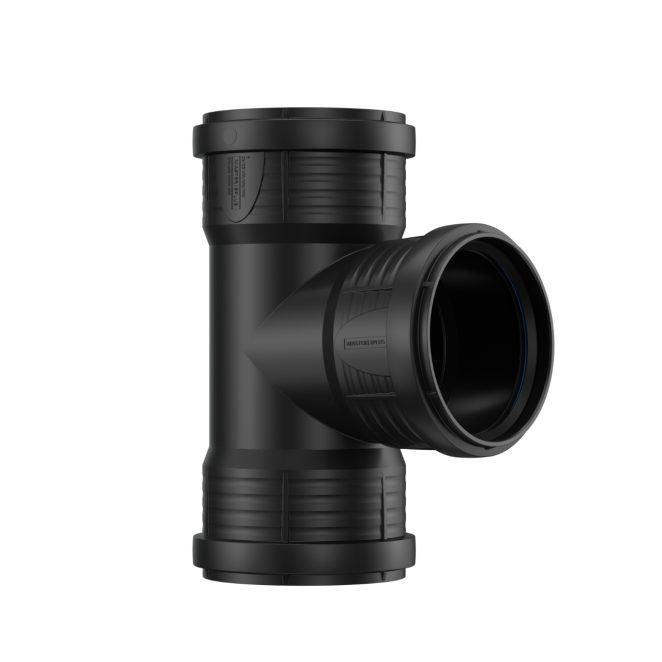

PP Master3Plus T-stuk 87.5° Mof/Mof/Mof 90MM SN4 Zwart
- Artikelnummer: 3496102674
- EAN: 5905485467780
Productspecificaties
| Artikelnummer | 3496102674 |
|---|---|
| EAN | 5905485467780 |
| Materiaal aansluiting 1 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 1 | PP-MD |
| Materiaal aansluiting 2 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 2 | PP-MD |
| Materiaal aansluiting 3 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 3 | PP-MD |
| Model | Y-stuk |
| Hoek (°) | 87,5 ° |
| Verlopend | |
| Nominaal diameter aansluiting 1 (in mm) | DN 80 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 90 mm |
| Aansluiting 1 | Schuifmof |
| Nominaal diameter aansluiting 2 (in mm) | DN 80 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 90 mm |
| Aansluiting 2 | Schuifmof |
| Nominaal diameter aansluiting 3 (in mm) | DN 80 |
| Uitwendige buisdiameter aansluiting 3 (in mm) | 90 mm |
| Aansluiting 3 | Schuifmof |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Ringstijfheidsklasse | SN4 |
| Met pakkingen |

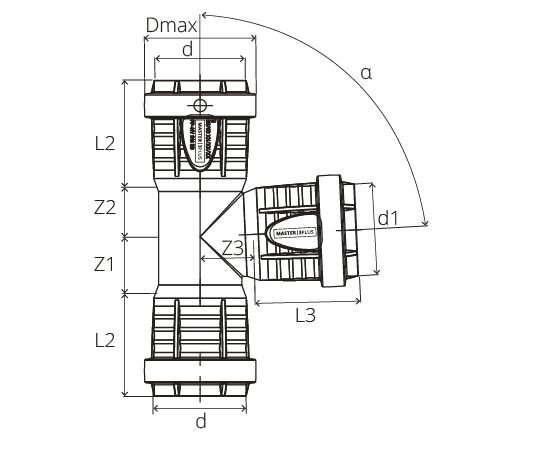

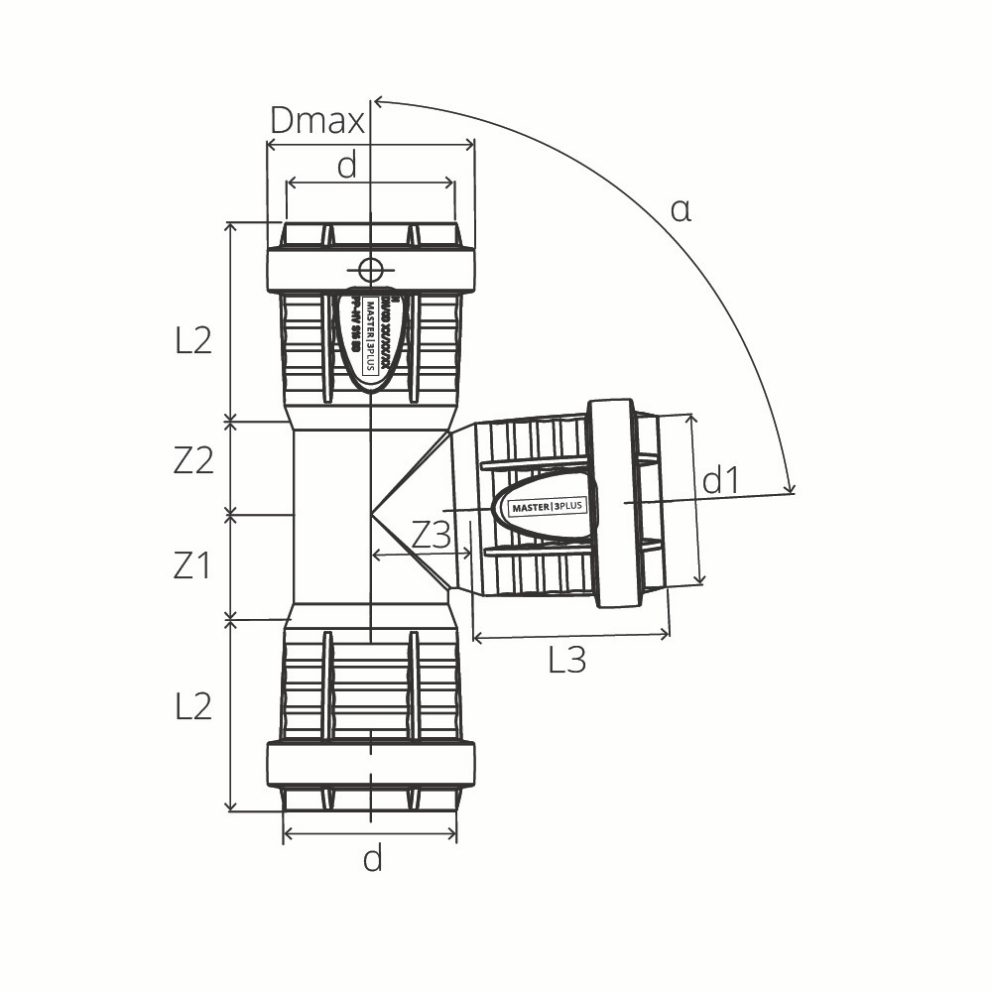

Technische tekening
| Dmax | 105,4 mm |
|---|---|
| d | 91,2 mm |
| d1 | 91,2 mm |
| L2 | 56,5 mm |
| L3 | 56,5 mm |
| Z1 | 50 mm |
| Z2 | 44 mm |
| Z3 | 79 mm |
| α | 87,5 ° |
