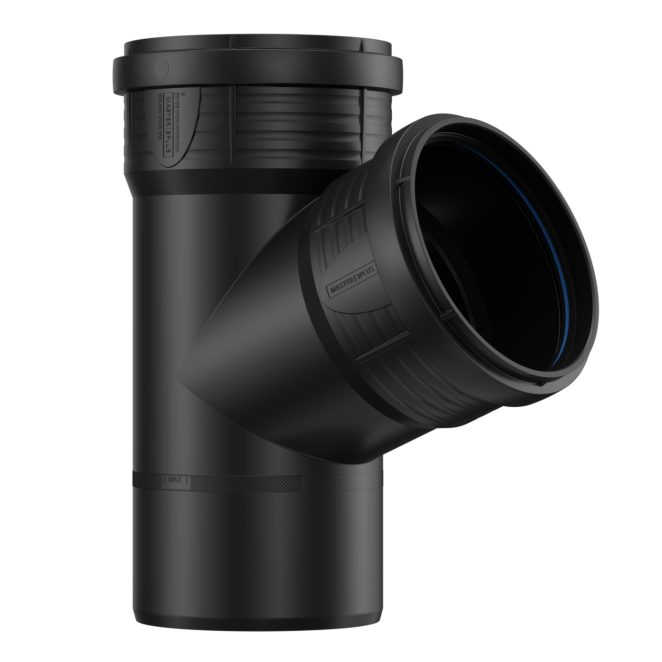

PP Master3Plus T-stuk 67.5° 50MM Mof/Mof/Spie SN4 Zwart
- Artikelnummer: 3496103129
- EAN: 5905485460804
Productspecificaties
| Artikelnummer | 3496103129 |
|---|---|
| EAN | 5905485460804 |
| Materiaal aansluiting 1 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 1 | PP-MD |
| Materiaal aansluiting 2 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 2 | PP-MD |
| Materiaal aansluiting 3 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 3 | PP-MD |
| Model | Y-stuk |
| Hoek (°) | 67,5 ° |
| Verlopend | |
| Nominaal diameter aansluiting 1 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 50 mm |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Nominaal diameter aansluiting 2 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 50 mm |
| Aansluiting 2 | Schuifmof |
| Nominaal diameter aansluiting 3 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 3 (in mm) | 50 mm |
| Aansluiting 3 | Schuifmof |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Ringstijfheidsklasse | SN4 |
| Met pakkingen |

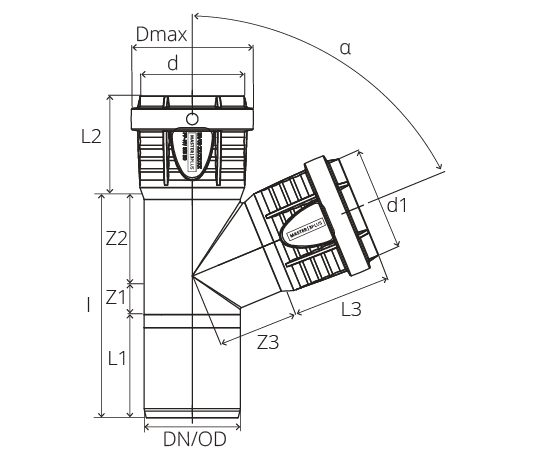

Technische tekening
| DN | 50 mm |
|---|---|
| OD | 50 mm |
| Dmax | 63,3 mm |
| d | 51 mm |
| d1 | 51 mm |
| L | 117 mm |
| L1 | 54 mm |
| L2 | 51,2 mm |
| L3 | 51,2 mm |
| Z1 | 20 mm |
| Z2 | 43 mm |
| Z3 | 43 mm |
| α | 67,5 ° |
