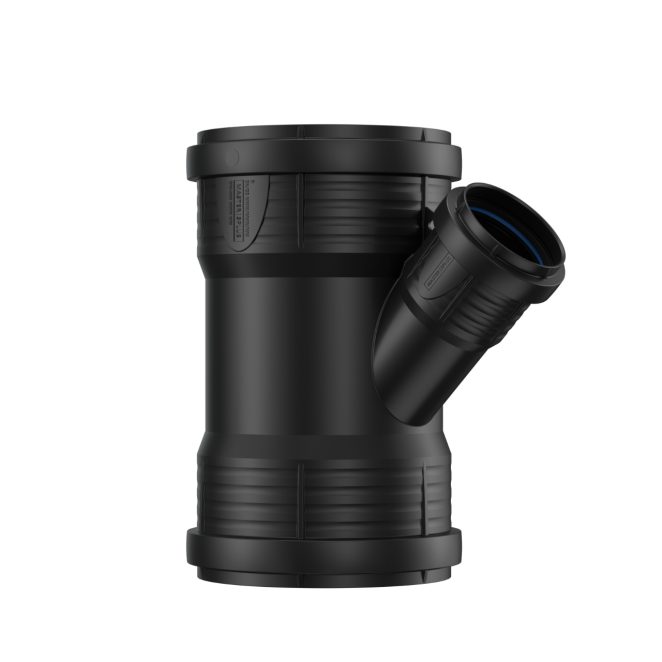

PP Master3Plus T-stuk 45° Mof/Mof/Mof 110-50 SN4 Zwart
- Artikelnummer: 3496102513
- EAN: 5905485465564
Productspecificaties
| Artikelnummer | 3496102513 |
|---|---|
| EAN | 5905485465564 |
| Materiaal aansluiting 1 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 1 | PP-MD |
| Materiaal aansluiting 2 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 2 | PP-MD |
| Materiaal aansluiting 3 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 3 | PP-MD |
| Model | Y-stuk |
| Hoek (°) | 45 ° |
| Verlopend | |
| Nominaal diameter aansluiting 1 (in mm) | DN 100 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 110 mm |
| Aansluiting 1 | Schuifmof |
| Nominaal diameter aansluiting 2 (in mm) | DN 100 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 110 mm |
| Aansluiting 2 | Schuifmof |
| Nominaal diameter aansluiting 3 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 3 (in mm) | 50 mm |
| Aansluiting 3 | Schuifmof |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Ringstijfheidsklasse | SN4 |
| Met pakkingen |

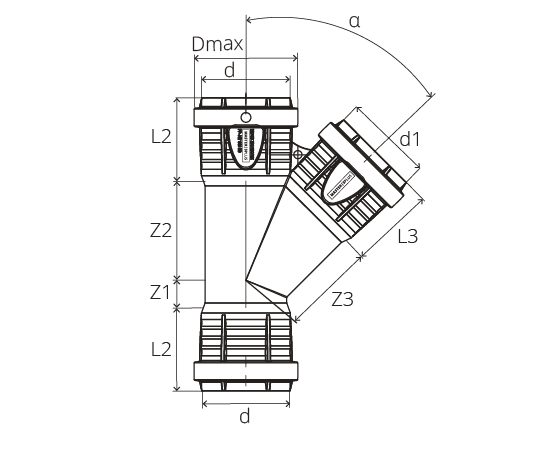

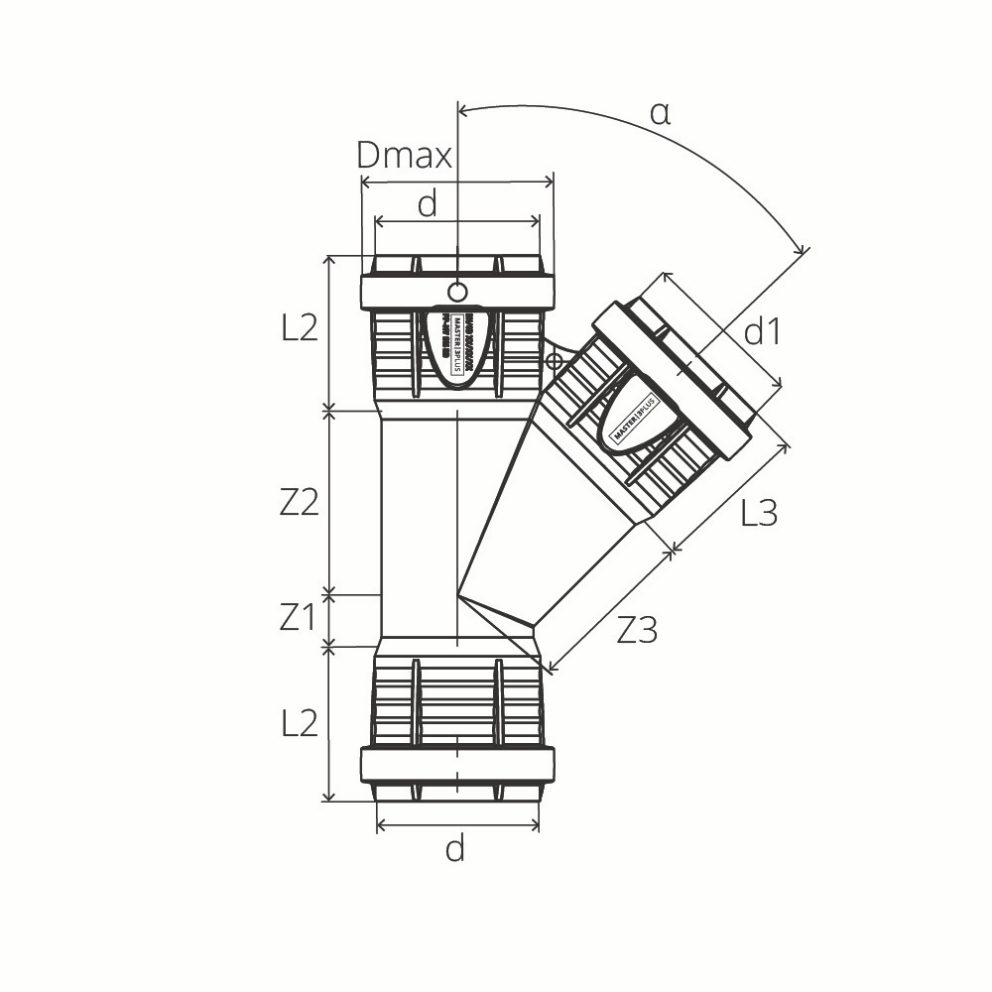

Technische tekening
| Dmax | 127 mm |
|---|---|
| d | 111,3 mm |
| d1 | 51 mm |
| L2 | 60,6 mm |
| L3 | 51,2 mm |
| Z1 | -9 mm |
| Z2 | 92 mm |
| Z3 | 103 mm |
| α | 45 ° |
