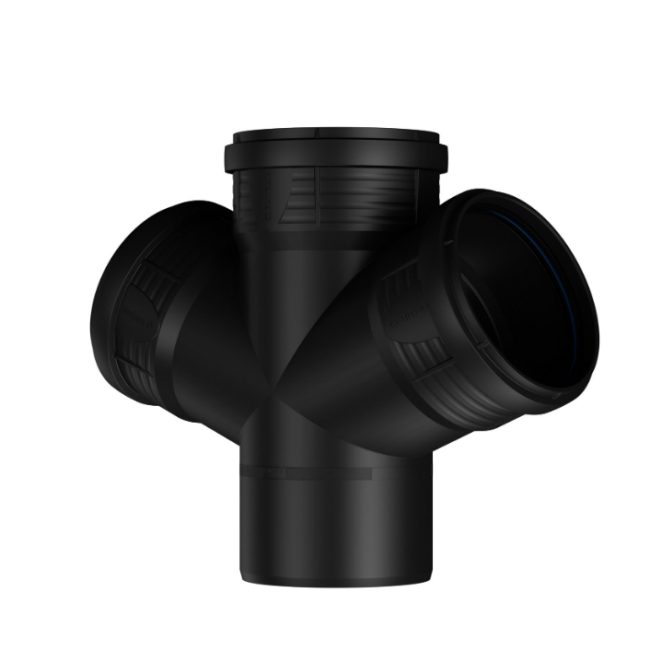

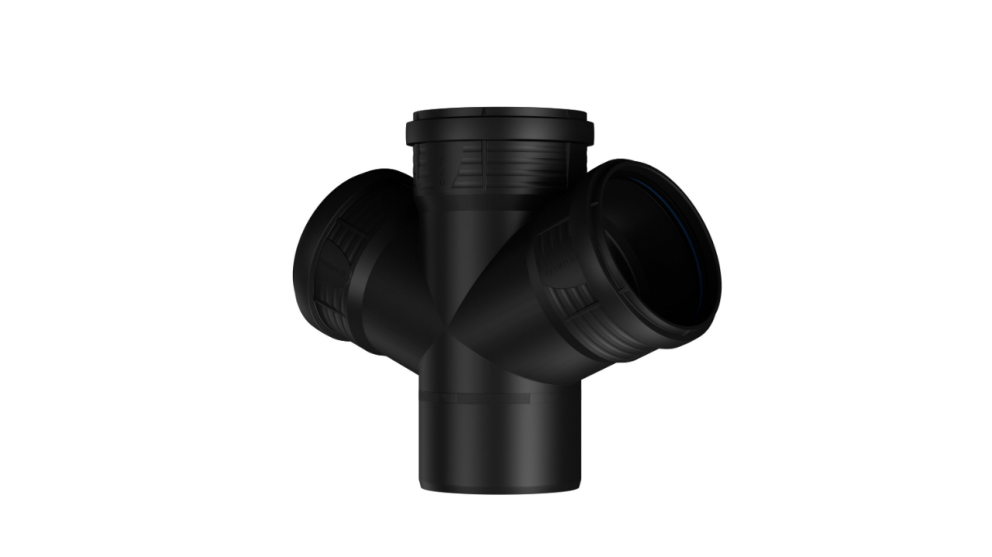

PP Master3Plus Dubbel T-stuk 87.5° Mof/Mof/Mof/Spie 110-50 SN4 Zwart
- Artikelnummer: 1533000628
- EAN: 9010459552389
Productspecificaties
| Artikelnummer | 1533000628 |
|---|---|
| EAN | 9010459552389 |
| Materiaal | Polypropyleen (PP) |
| Materiaalkwaliteit | PP-MD |
| Model | Haaks dubbel T-stuk 90° |
| Stromende uitvoering (met binnenradius) | |
| Verlopend | |
| Nominaal diameter aansluiting 1 (in mm) | DN 100 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 110 mm |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Nominaal diameter aansluiting 2 (in mm) | DN 100 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 110 mm |
| Aansluiting 2 | Schuifmof |
| Nominaal diameter aansluiting 3 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 3 (in mm) | 50 mm |
| Aansluiting 3 | Schuifmof |
| Nominaal diameter aansluiting 4 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 4 (in mm) | 50 mm |
| Aansluiting 4 | Schuifmof |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Hoofdkleur fitting | Zwart |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Ringstijfheidsklasse | SN4 |
| Met pakkingen |

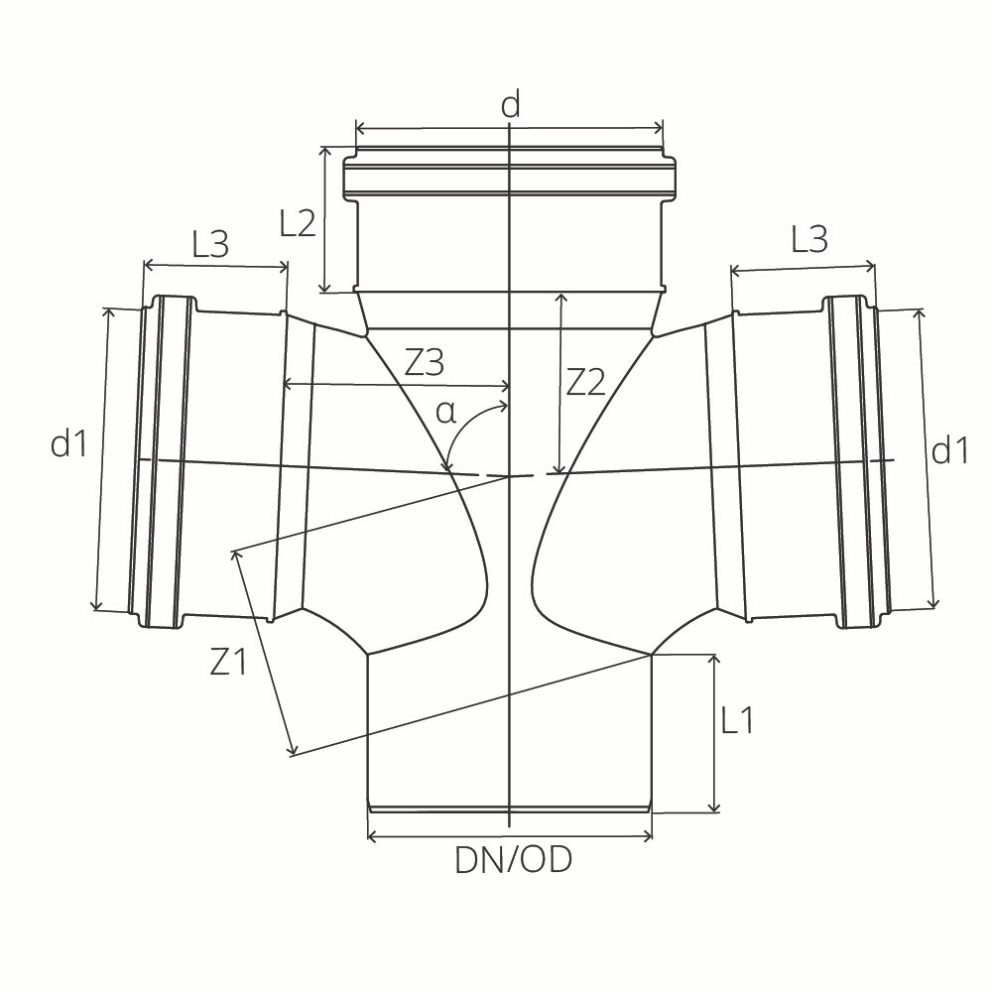

Technische tekening
| DN | 100 mm |
|---|---|
| OD | 110 mm |
| d | 111,3 mm |
| d1 | 51 mm |
| L1 | 60 mm |
| L2 | 54 mm |
| L3 | 44 mm |
| Z1 | 25 mm |
| Z2 | 42,5 mm |
| Z3 | 63 mm |
| α | 87,5 ° |
