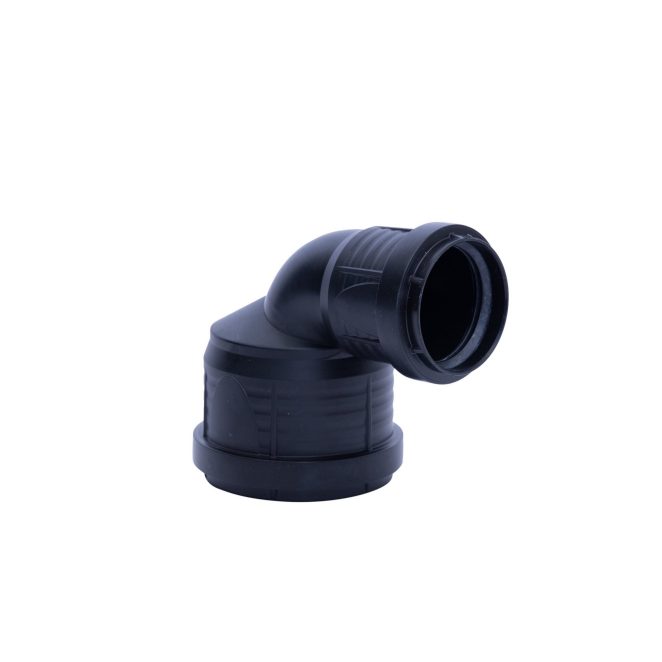

PP Master3Plus Bocht 90° Mof/Mof 75-50 SN4 Zwart
- Artikelnummer: 1195009417
- EAN: 8718892079807
Productspecificaties
| Artikelnummer | 1195009417 |
|---|---|
| EAN | 8718892079807 |
| Materiaal aansluiting 1 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 1 | PP-MD |
| Materiaal aansluiting 2 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 2 | PP-MD |
| Vorm | Bocht |
| Model | 1-delig |
| Bochthoek (°) | 87,5 ° |
| Nominaal diameter aansluiting 1 (in mm) | DN 65 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 75 mm |
| Aansluiting 1 | Schuifmof |
| Nominaal diameter aansluiting 2 (in mm) | DN 40 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 50 mm |
| Aansluiting 2 | Schuifmof |
| Hoofdkleur fitting | Zwart |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Ringstijfheidsklasse | SN4 |

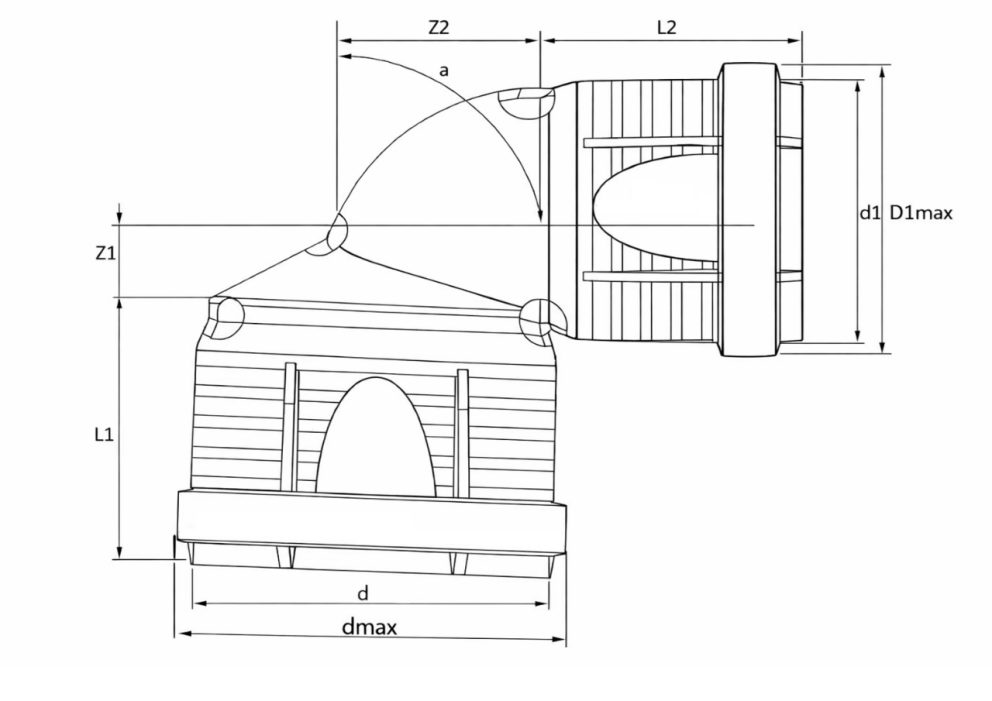

Technische tekening
| Dmax | 90 mm |
|---|---|
| d | 75 mm |
| D1max | 64 mm |
| d1 | 50 mm |
| L1 | 63,7 mm |
| L2 | 56,5 mm |
| Z1 | 18,4 mm |
| Z2 | 33,2 mm |
| α | 87,5 ° |
