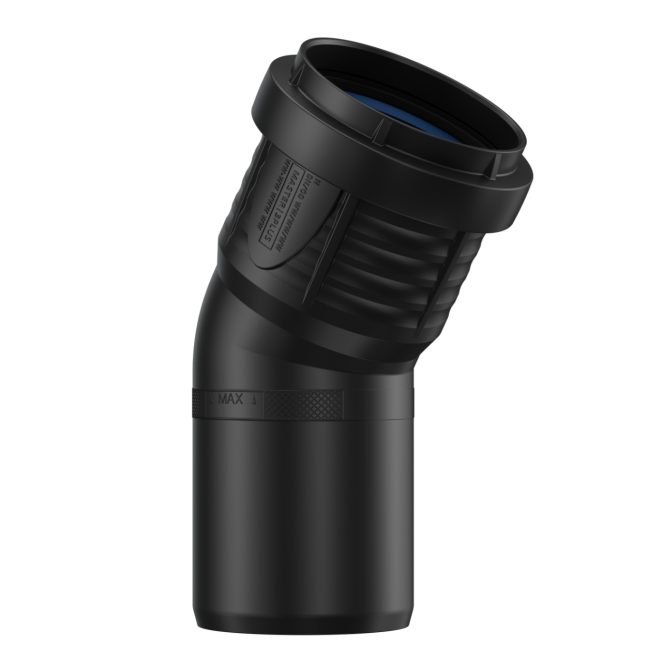

PP Master3Plus Bocht 30° Mof/Spie 40MM SN4 Zwart
- Artikelnummer: 3496103032
- EAN: 5905485400909
Productspecificaties
| Artikelnummer | 3496103032 |
|---|---|
| EAN | 5905485400909 |
| Materiaal aansluiting 1 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 1 | PP-MD |
| Materiaal aansluiting 2 | Polypropyleen (PP) |
| Kwaliteitsklasse aansluiting 2 | PP-MD |
| Vorm | Bocht |
| Model | 1-delig |
| Bochthoek (°) | 30 ° |
| Nominaal diameter aansluiting 1 (in mm) | DN 32 |
| Uitwendige buisdiameter aansluiting 1 (in mm) | 40 mm |
| Aansluiting 1 | Verjongd spie/insteek eind |
| Nominaal diameter aansluiting 2 (in mm) | DN 32 |
| Uitwendige buisdiameter aansluiting 2 (in mm) | 40 mm |
| Aansluiting 2 | Schuifmof |
| Hoofdkleur fitting | Zwart |
| Materiaal afdichting | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Maximale mediumtemperatuur (continu) (°C) | 60 °C |
| Maximale werkdruk bij 20°C | 0,5 Bar |
| Ringstijfheidsklasse | SN4 |

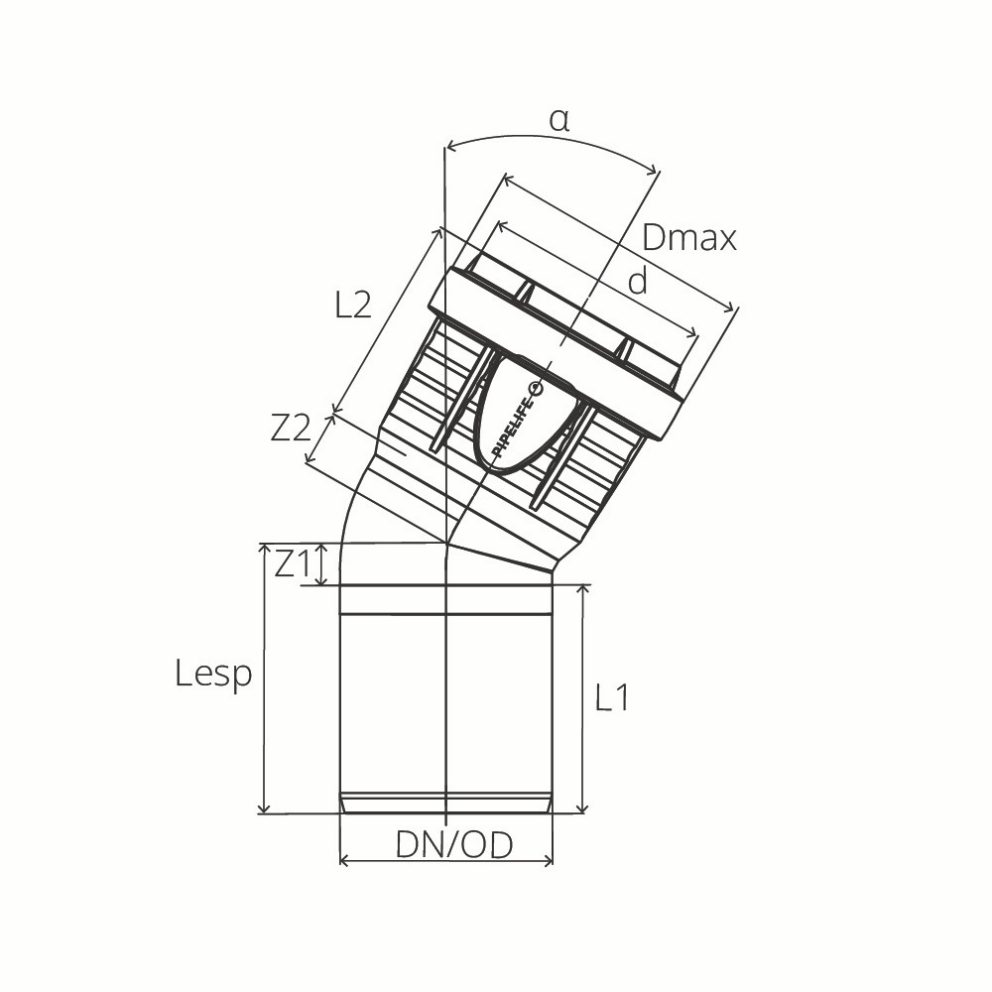

Technische tekening
| DN | 40 mm |
|---|---|
| OD | 40 mm |
| Dmax | 53,3 mm |
| d | 41,1 mm |
| Lesp | 62 mm |
| L1 | 53,5 mm |
| L2 | 50,6 mm |
| Z1 | 8,5 mm |
| Z2 | 12 mm |
| α | 30 ° |
